Vandindhold i Trykluft

Vandindhold i trykluft er et af de mest udbredte og problematiske aspekter ved komprimerede luftsystemer. Når atmosfærisk luft komprimeres, koncentreres vandindholdet dramatisk, hvilket kan føre til alvorlige drifts- og kvalitetsproblemer i industrielle applikationer. Dette omfattende dokument undersøger årsagerne til vandindhold, målingstekniker, standarder og effektive fjernelsesmetoder for at sikre optimal luftkvalitet i trykkluftanlæg.

Fysik Bag Vandindhold i Trykluft

Grundlæggende Principper for Vandkoncentration

Når atmosfærisk luft komprimeres, sker der en fundamental ændring i luftens evne til at holde vanddamp. Dette fænomen følger grundlæggende fysiske love og kan forstås gennem følgende mekanismer:

Kompressionens Effekt på Vandindhold

• Atmosfærisk luft indeholder altid en vis mængde vanddamp afhængigt af temperatur og relativ fugtighed

• Ved kompression reduceres luftens volumen proportionalt med trykforholdet

• Et 7 bar trykkluftanlæg komprimerer luft 8 gange (fra 8 m³ til 1 m³)

• Vandindholdet koncentreres tilsvarende 8 gange i det komprimerede volumen

Praktisk Eksempel på Vandkoncentration
Ved typiske forhold med 35°C og 60% relativ fugtighed indeholder atmosfærisk luft cirka 23 gram vanddamp per m³. Efter kompression til 7 bar stiger koncentrationen til 184 gram vanddamp per m³ komprimeret luft. Da komprimeret luft ved 35°C maksimalt kan holde 39 gram vanddamp per m³, kondenserer de resterende 145 gram som flydende vand i systemet.

Dugpunktets Betydning

Dugpunktet definerer den kritiske temperatur, hvor vanddamp begynder at kondensere til flydende vand. Dette koncept er fundamentalt for at forstå og kontrollere vandindhold i trykkluftanlæg:

Trykkens Indvirkning på Dugpunkt

• Atmosfærisk dugpunkt måles ved normalt atmosfæretryk (1 bar)

• Trykdugpunkt (PDP) refererer til kondensationstemperaturen ved systemets arbejdstryk

• Højere tryk reducerer luftens vanddamp-kapacitet og øger dugpunktstemperaturen

• En korrekt forståelse af trykdugpunkt er afgørende for effektiv fugtfjernelse

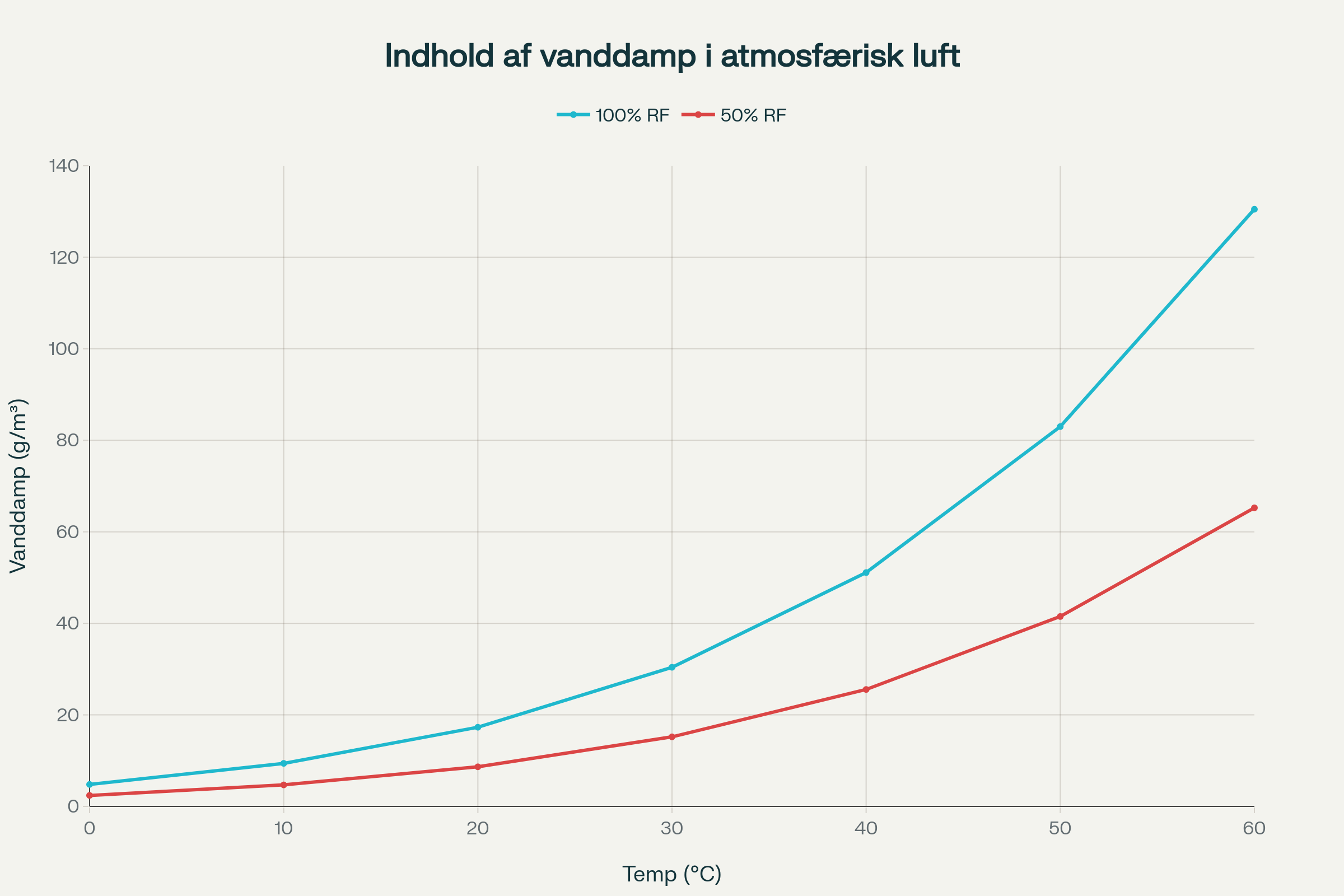

Temperaturens Rolle
Varm luft kan holde betydeligt mere vanddamp end kold luft. Denne egenskab udnyttes i forskellige tørreteknologier, hvor luft afkøles for at tvinge kondensation af overskydende fugt.

ISO 8573-1 Standarder for Vandkvalitet

Klassifikationssystem for Vandindhold

ISO 8573-1:2010 standarden etablerer et omfattende klassifikationssystem for vandkvalitet i trykluft, opdelt i kategorier baseret på trykdugpunkt og koncentration af flydende vand:

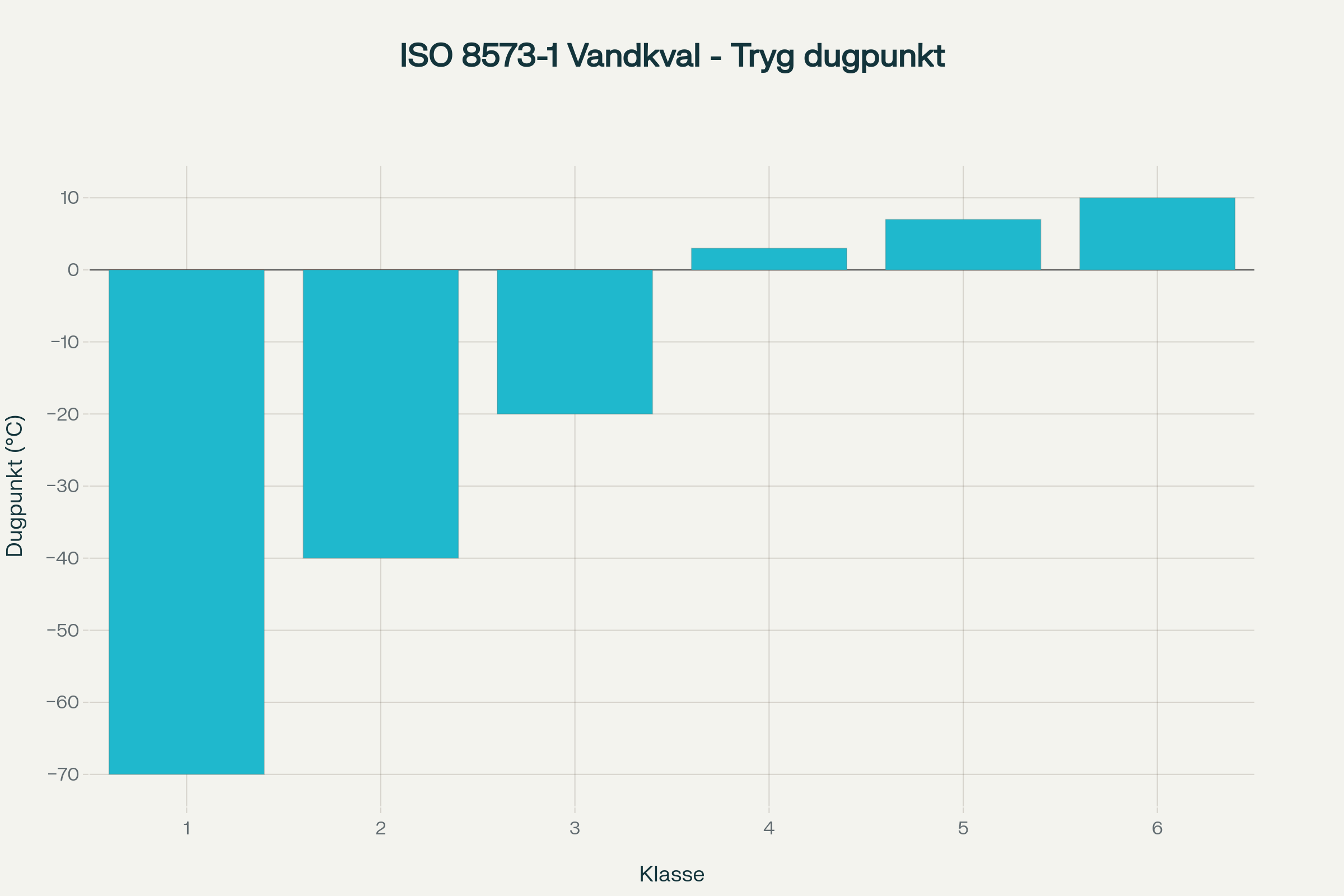

Trykdugpunkt-baserede Klasser (1-6)

• Klasse 0: Brugerdefineret (mere restriktivt end klasse 1)

• Klasse 1: ≤ -70°C trykdugpunkt – ekstremt tør luft til kritiske applikationer

• Klasse 2: ≤ -40°C trykdugpunkt – meget tør luft til følsomme processer

• Klasse 3: ≤ -20°C trykdugpunkt – tør luft til generelle industrielle formål

• Klasse 4: ≤ +3°C trykdugpunkt – standard tørhed til de fleste applikationer

• Klasse 5: ≤ +7°C trykdugpunkt – minimal tørring

• Klasse 6: ≤ +10°C trykdugpunkt – grundlæggende fugtfjernelse

Flydende Vand Klasser (7-9, X)

• Klasse 7: ≤ 0,5 g/m³ flydende vand

• Klasse 8: 0,5 < Cw ≤ 5 g/m³ flydende vand

• Klasse 9: 5 < Cw ≤ 10 g/m³ flydende vand

• Klasse X: > 10 g/m³ flydende vand

Praktisk Anvendelse af ISO 8573-1

Standarden bruges på tre måder: til at specificere minimumskrav til luftkvalitet, til at klassificere præstationen af rensningsudstyr, og til at dokumentere faktisk luftkvalitet på specifikke punkter i systemet. En komplet ISO-betegnelse følger formatet ISO 8573-1:2010 [Partikler:Vand:Olie], hvor hver kategori angives med sin respektive klassenummer.

Problemer Forårsaget af Vandindhold

Korrosion og Mekanisk Slitage

Vandindhold i trykkluftanlæg forårsager omfattende korrosionsproblemer, der påvirker både systemets levetid og driftsomkostninger:

Korrosionsmekanismer

• Flydende vand reagerer med metaloverflader og danner rust og oxidation

• Korrosion påvirker rør, ventiler, tanke og elektroniske komponenter

• Vand vasker smøreolie væk, hvilket accelererer slitage på pneumatiske cylindre og ventiler

• Korrosionsprodukter kan blokere små åbninger og påvirke systemets effektivitet

Økonomiske Konsekvenser
Korrosion fører til øgede vedligeholdelsesomkostninger, kortere levetid for udstyr og uplanlagte nedetider. I særligt følsomme systemer kan selv små mængder fugt forårsage betydelige produktionstab.

Produktkvalitetsproblemer

I mange industrielle processer har vandindhold direkte indvirkning på produktkvaliteten:

Fødevare- og Farmaceutisk Industri
Fugt i trykkluftanlæg kan fremme bakterievækst, hvilket kompromitterer fødevaresikkerheden og kan resultere i kassation af hele produktionspartier. I farmaceutisk produktion kan selv sporlige mængder fugt påvirke medicinens stabilitet og virkning.

Malingsapplikationer
I lakering og overfladebeskyttelse forårsager fugt ujævn fordeling af maling og dårlig finish-kvalitet. Dette er særligt kritisk i bilindustrien, hvor præcise overfladebehandlinger er påkrævet.

Elektronikproduktion
Ved fremstilling af elektroniske komponenter kan fugt forårsage kortslutning, oxidation og reduktion af produktets levetid. Printkort og andre følsomme komponenter kræver ekstremt tør luft for optimal produktionskvalitet.

Frysning og Blokering

I koldere klimaer eller ved lav-temperatur applikationer kan vandindhold fryse og skabe alvorlige systemproblemer:

Blokeringer og Tilstopninger
Fryset vand kan blokere rør, ventiler og instrumenter, hvilket fører til systemfejl og potentielt farlige situationer. Dette er særligt problematisk i udendørs installationer eller i processer, der involverer køling.

Måling af Vandindhold

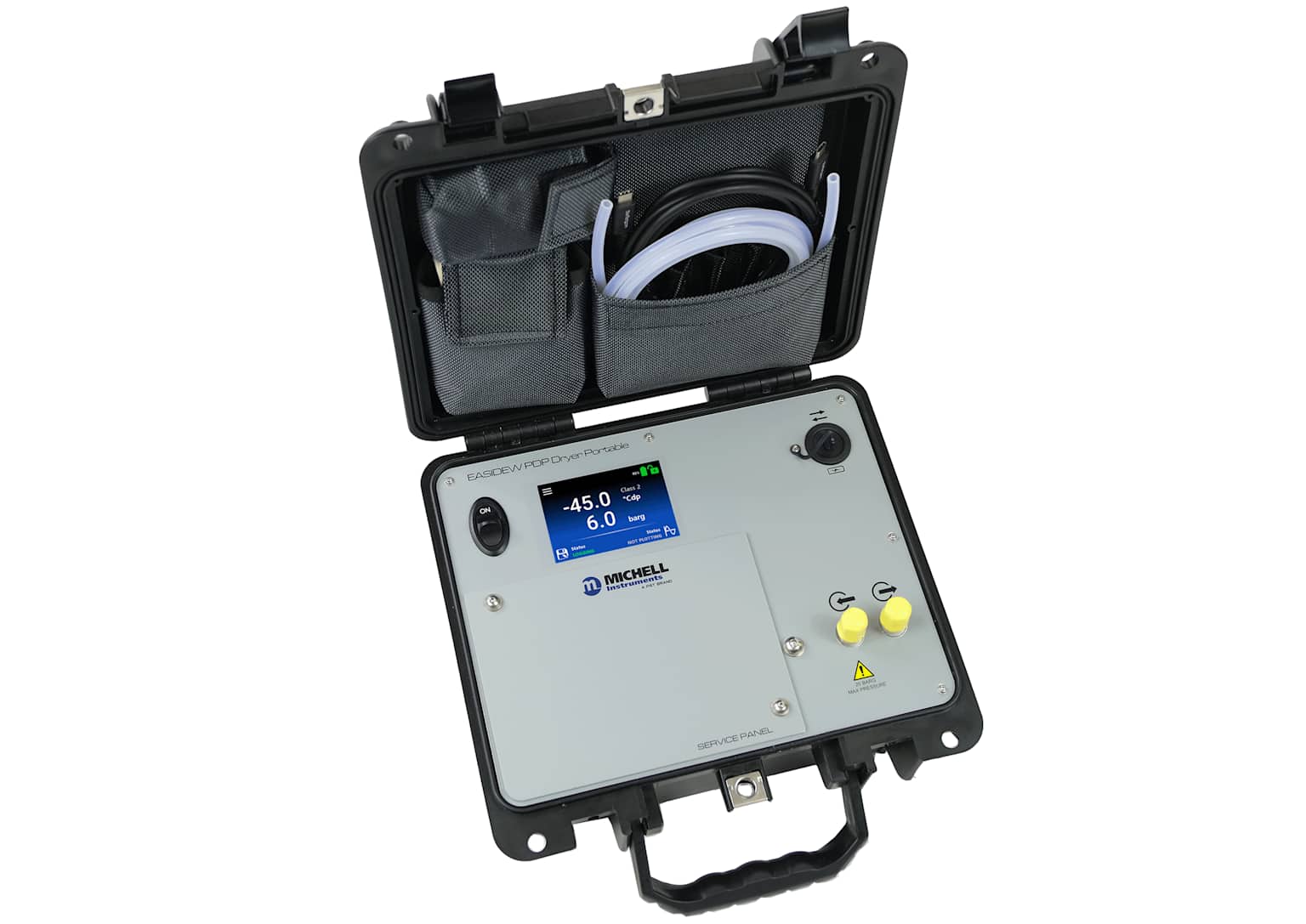

Dugpunktsmåling

Dugpunktsmåling er den mest præcise og almindeligt anvendte metode til at kvantificere vandindhold i trykluft. Flere teknologier er tilgængelige, hver med specifikke fordele og anvendelsesområder:

Kølet Spejl Hygrometri
Kølet spejl teknologi repræsenterer den højeste præcision for dugpunktsmåling og betragtes som en primær standard. Metoden bruger et kølet spejl og optoelektroniske sensorer til at detektere kondensation på spejlets overflade:

• Højeste nøjagtighed tilgængelig

• Kræver hyppig rengøring og kalibrering

• Dyre og kræver uddannede operatører

• Bruges primært til kalibrering og kritiske målinger

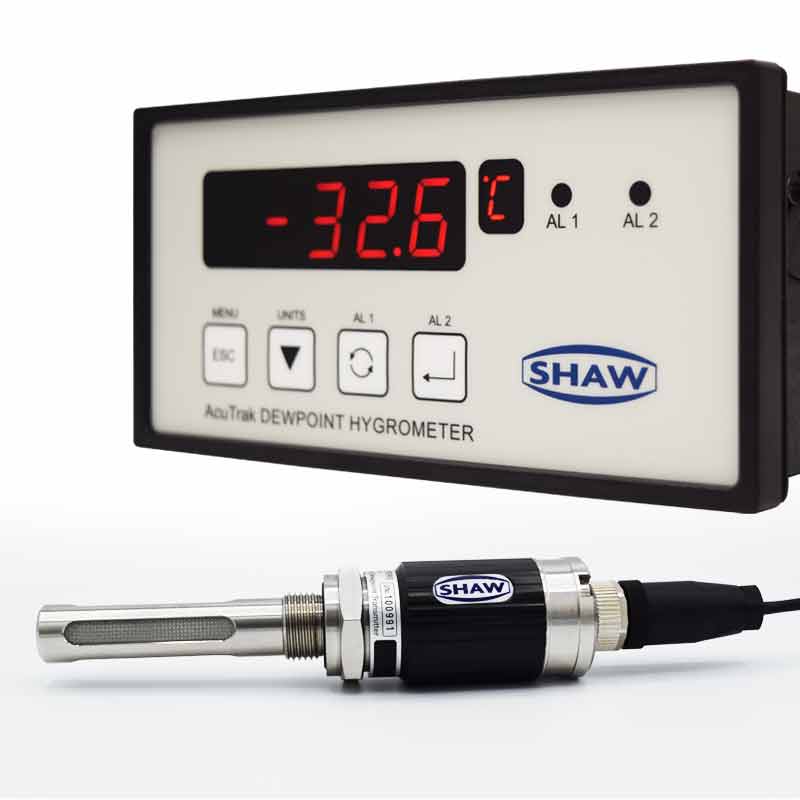

Kapacitiv Dugpunktsmåling
Kapacitive sensorer er blevet industristandarden for kontinuerlig dugpunktsmåling i trykkluftanlæg på grund af deres alsidighed og pålidelighed:

• Måleområde fra høj fugtighed ned til -80°C dugpunkt

• God nøjagtighed (typisk ±1-2°C dugpunkt)

• Langvarig stabilitet med minimal drift

• Tåler kondensation med genopretningsevne

• Omkostningseffektive til de fleste industrielle anvendelser

Metaloxid Sensorer
Specialiserede sensorer til meget lavt dugpunkt måling, særligt anvendelige til spormåling i konsistent tørre systemer:

• Meget lavt dugpunkt kapacitet (-100°C)

• Hurtig respons på fugtmængde

• Drifter over tid og efter fugtpåvirkning

• Kræver hyppig kalibrering

• Skal holdes tørre for at undgå skader

Praktisk Implementering af Måleudstyr

Installation og Bedste Praksis
Korrekt installation af dugpunktsmåleudstyr er kritisk for pålidelige resultater:

• Vælg instrumenter med passende måleområde for applikationen

• Forstå trykkens indvirkning på måleresultater

• Installer sensorer korrekt ifølge producentens anvisninger

• Kalibrér regelmæssigt for at opretholde nøjagtigheden

Kontinuerlig Overvågning
Moderne trykkluftssystemer implementerer kontinuerlig dugpunktsmåling med alarmer og datalogning for at sikre konsistent luftkvalitet og tidlig detektering af systemproblemer.

Teknologier til Fugtfjernelse

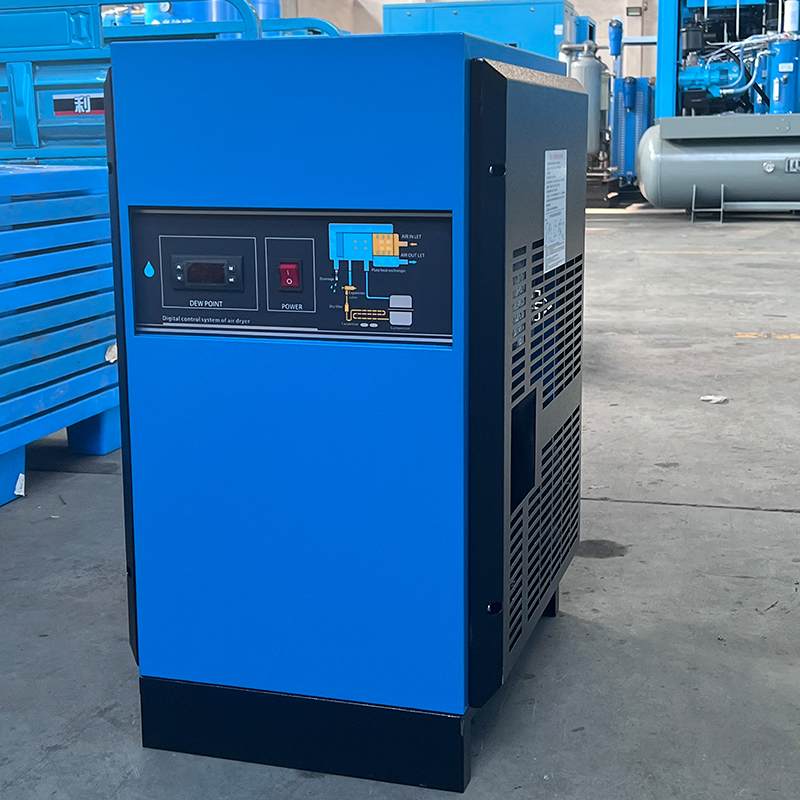

Kølesystemer (Refrigerated Dryers)

Køletørrere repræsenterer en omkostningseffektiv løsning til fugtfjernelse og er velegnede til de fleste industrielle applikationer:

Funktionsprincip
Køletørrere udnytter fysiske egenskaber ved luft og vanddamp til at fjerne fugt gennem en fire-trins proces:

1. Forkøling: Indkommende varm luft passerer gennem en varmeveksler, hvor den udveksler varme med kold, tørret luft, der forlader systemet

2. Dybkøling: Den forkølede luft ledes gennem en fordamper, hvor et kølemiddel absorberer varme og sænker temperaturen til 2-5°C

3. Separation: En tre-trins separator fjerner over 99,9% af flydende vand gennem direkte kollision, centrifugal kraft og rustfrit stål mesh

4. Genopvarmning: Den tørrede luft genopvarmes til omgivelsestemperatur via varmeveksleren

Præstationskarakteristika
Køletørrere kan typisk levere trykdugpunkt ned til +3°C til +10°C, hvilket svarer til ISO 8573-1 klasse 4-6. Dette er tilstrækkeligt til de fleste industrielle applikationer, hvor ekstrem tørhed ikke er påkrævet.

Fordele og Begrænsninger
Køletørrere tilbyder pålidelig drift, lave driftsomkostninger og minimal vedligeholdelse. De er imidlertid begrænsede i deres tørringsniveau og er ikke egnede til applikationer, der kræver meget lavt dugpunkt eller drift i frosttemperaturer.

Adsorptionstørrere (Desiccant Dryers)

Adsorptionstørrere bruges når applikationer kræver trykdugpunkt under 0°C og repræsenterer den mest effektive teknologi til opnåelse af ekstremt tør luft:

Twin-Tower Konfiguration
De fleste industrielle adsorptionstørrere anvender en twin-tower konfiguration med to trykbeholdere fyldt med tørremiddel:

• En beholder fjerner aktivt fugt fra indkommende trykluft

• Den anden beholder regenereres for at genoprette tørremidlets kapacitet

• Ventiler styrer automatisk skiftet mellem tørring og regenerering

• Cyklisk proces sikrer kontinuerlig produktion af tør luft

Tørremiddeltyper
Forskellige tørremidler bruges afhængigt af applikationskrav:

• Aktiveret Alumina Grade D: Premium kvalitet med lang levetid og minimal støvdannelse

• Højtydende Silikagel: Fremragende fugtabsorption med god holdbarhed

• Molekylære Sigter: Specialiseret til meget lavt dugpunkt applikationer

• Cerades™: Innovativ fast tørremiddel med revolutionerende effektivitet

Regenereringsmetoder
Forskellige regenereringsmetoder tilbyder forskellige effektivitet og energiforbrug:

• Heatless (Varmefri): Bruger komprimeret luft til regenerering

• Blower Purge: Kombinerer ekstern blæser, varme og minimal komprimeret luft

• Heat of Compression: Udnytter kompressionsvarme til regenerering

• Heated Purge: Bruger varme og lille mængde komprimeret luft

Membrane Tørrere

Membrane tørrere bruger selektiv permeation til at separere vanddamp fra komprimeret luft. Fugtig luft passerer gennem fibre med specialbelagte membraner, hvor vanddamp permeerer gennem belægningen mens tør luft fortsætter gennem fibrene.

Absorptionstørrere

Kemisk absorption anvender hygroskopiske materialer som natriumklorid eller svovlsyre til at binde vanddamp. Denne metode er mindre almindelig end andre tørremetoder på grund af behovet for regelmæssig udskiftning af absorptionsmaterialer.

Systemdesign og Optimering

Strategi for Fugtfjernelse

Effektiv fugtfjernelse kræver en helhedsorienteret tilgang til systemdesign:

Flertrins Tilgang

• Efterkøler: Installeres umiddelbart efter kompressoren for at fjerne hovedparten af kondensationen

• Separatorer: Fjerner kondenseret vand før det når distributionssystemet

• Tørrere: Reducerer trykdugpunkt til det påkræede niveau

• Filtrering: Fjerner resterende partikler og aerosoler

Temperaturkontrol
Kontrol af lufttemperatur gennem systemet er kritisk for optimal fugtfjernelse. Lavere temperaturer øger kondensationseffektiviteten, men kræver effektiv vand-separation for at undgå akkumulering.

Lækagestyring

Selv små lækager i trykkluftanlæg kan kompromittere systemets tørhed:

Lækagernes Indvirkning
Tør, umættet luft er ustabil og søger aggressivt at absorbere vanddamp fra enhver tilgængelig kilde. Selv pinhole-lækager tillader fugtindtrængning, der kan forværre dugpunktet betydeligt.

Forebyggende Foranstaltninger

• Regelmæssig lækagedetektering og reparation

• Korrekt installation og vedligeholdelse af samlinger

• Brug af høj-kvalitets materialer til at minimere korrosion

• Implementering af point-of-use fugtfjernelse ved kritiske applikationer

Energioptimering

Moderne fugtfjernelsesanlæg fokuserer på energieffektivitet:

Avancerede Kontrolsystemer

• Variabel hastighed blæsere til køletørrere

• Intelligent regenereringsstyring for adsorptionstørrere

• Varmegenvinding systemer til energibesparelse

• Adaptiv styring baseret på faktisk fugtbelastning

Vedligeholdelse og Monitorering

Præventiv Vedligeholdelse

Regelmæssig vedligeholdelse er afgørende for optimal systemydeevne:

Køletørrere

• Rengøring af varmevekslere og kondensatorer

• Kontrol og udskiftning af kølemiddel

• Test af automatiske drænsystemer

• Kalibrering af dugpunktsinstrumenter

Adsorptionstørrere

• Udskiftning af tørremiddel ifølge leverandørens anbefalinger

• Kontrol af ventil funktion og tæthed

• Inspektion af regenereringsvarmeanlæg

• Overvågning af tørringseffektivitet

Kontinuerlig Monitorering

Moderne anlæg implementerer kontinuerlige overvågningssystemer for at sikre optimal drift

Parametre til Overvågning

• Trykdugpunkt ved forskellige punkter i systemet

• Systemtryk og temperatur

• Energiforbrug og effektivitet

• Kondensatproduktion og dræning

Alarmsystemer
Automatiske alarmer advarer operatører om afvigelser fra normale driftsparametre, hvilket muliggør hurtig reaktion og minimerer risiko for produktionsafbrydelser.

Specielle Applikationer og Krav

Kritiske Industrier

Forskellige industrier har specifikke krav til vandindhold baseret på deres processer og produkter:

Farmaceutisk Industri
Farmaceutisk produktion kræver ofte klasse 1-2 luftkvalitet med trykdugpunkt under -40°C for at sikre produktets stabilitet og forhindre mikrobiologisk vækst.

Fødevareindustri
Fødevareproduktion kræver vandindhold, der forhindrer bakterievækst og sikrer produktsikkerhed. ISO 8573-1 klasse 2-3 er typisk tilstrækkelig til de fleste fødevareapplikationer.

Elektronikproduktion
Produktion af halvledere og elektroniske komponenter kræver ekstremt tør luft (klasse 1) for at forhindre oxidation og sikre produktkvalitet.

Specielle Miljøbetingelser

Tropiske Klimaer
I områder med høj temperatur og fugtighed øges fugtbelastningen betydeligt. Systemer skal dimensioneres med større kapacitet og robuste tørreteknologier.

Arktiske Betingelser
Ved meget lave temperaturer kræves specialiseret udstyr for at forhindre frysning og sikre kontinuerlig drift.

Økonomiske Overvejelser

Totalomkostninger

Ved valg af fugtfjernelsesteknologi skal hele livscyklusomkostningerne evalueres:

Kapitalomkostninger

• Indkøb af tørreudstyr

• Installation og idriftsættelse

• Tilslutning til eksisterende systemer

Driftsomkostninger

• Energiforbrug til tørring og regenerering

• Udskiftning af tørremidler og reservedele

• Planlagt og uplanlagt vedligeholdelse

• Produktionstab ved systemnedbrud

Besparelser

• Reduceret korrosion og længere udstyrlevetid

• Forbedret produktkvalitet og reduceret skrot

• Lavere vedligeholdelsesomkostninger på downstream udstyr

• Øget systemeffektivitet og reduceret energiforbrug

Fremtidige Tendenser og Teknologier

Intelligente Systemer

Udviklingen i IoT og kunstig intelligens påvirker fugtfjernelsesanlæg:

Predictive Maintenance
Avancerede sensorer og maskinlæring muliggør forudsigelig vedligeholdelse, der optimerer systemydeevne og minimerer uplanlagte nedetider.

Adaptiv Styring
Intelligente styresystemer tilpasser tørrerens drift til varierende betingelser og optimerer energiforbruget baseret på faktiske krav.

Miljømæssige Overvejelser

Energieffektivitet
Fokus på klimaforandringer driver udviklingen af mere energieffektive tørreteknologier med lavere CO2-aftryk.

Bæredygtige Tørremidler
Forskning i miljøvenlige tørremidler og regenereringsmetoder reducerer miljøpåvirkningen af fugtfjernelse.

5 overraskende fakta om vandindhold i trykluft

1. Vandindholdet i trykluften kan variere betydeligt afhængigt af omgivende luftfugtighed og temperatur. Når luften komprimeres af kompressoren, stiger temperaturen, hvilket kan føre til, at vanddamp kondenserer og danner kondensat. Dette kondensat kan forårsage korrosion i trykluftsystemet og skade komponenterne. Derfor er det vigtigt at overvåge og kontrollere vandindholdet for at sikre optimal ydeevne.

2. Forskellige typer kompressorer har forskellige evner til at håndtere vandindholdet i trykluften. Skruekompressorer er generelt bedre til at reducere vanddamp, da de arbejder mere effektivt ved højere tryk. I modsætning hertil kan gamle stempelkompressorer have en tendens til at producere mere fugt. Det er derfor vigtigt at vælge den rigtige kompressor til dine specifikke krav for at minimere fugtproblemer.

3. At have for meget vand i trykluften kan føre til alvorlige driftsproblemer i industrielle applikationer. Fugt kan påvirke luftkvaliteten og forårsage skader på både pneumatiske værktøjer og produktionsudstyr. For at forhindre dette er det nødvendigt at implementere filtre og tørrere i trykluftsystemet. Ved at reducere vandindholdet kan man forlænge levetiden for udstyret og forbedre effektiviteten af hele systemet.

4. ISO 8573-1 standarden definerer forskellige klasser for renhed af komprimeret luft, herunder tilladte niveauer af vandindhold. At overholde disse standarder er afgørende for mange industrier, da det sikrer, at trykluften er af høj kvalitet og fri for skadelige partikler og fugt. Regelmæssig vedligeholdelse af kompressoren og tilknyttede komponenter er nødvendig for at opretholde denne renhed. Det kan også hjælpe med at reducere energiforbruget, da et rent system fungerer mere effektivt.

5. Der findes forskellige typer tørrere til at håndtere vandindholdet i trykluftsystemer, herunder køletørrere og adsorptionstørrere. Køletørrere fungerer ved at nedkøle luften, hvilket får vanddampen til at kondensere, mens adsorptionstørrere bruger tørremidler til at opsuge fugten. Valget mellem disse tørrere afhænger af de specifikke krav til trykluftens dugpunkt og den ønskede luftkvalitet. At vælge den rigtige tørrer kan markant forbedre effektiviteten af dit trykluftsystem og reducere omkostningerne ved vedligeholdelse.

• Kontroller trykluftsystemet for korrekt tryk og fugtighed.
• Vælg den rigtige kompressor til dine specifikke krav.
• Installer filtre og tørrere for at fjerne vand i trykluften.
• Regelmæssig vedligeholdelse af kompressoren for at forbedre effektiviteten.
• Overvåg vandindholdet i trykluften for at reducere korrosion.
• Brug køletørrere og adsorptionstørrere til at opnå optimal luftkvalitet.
• Kontroller dugpunktet for at sikre korrekt drift af trykluftsystemet.
• Fjern kondensat fra rørsystemet for at undgå fugt i trykluften.
• Sørg for, at luftfugtigheden i det omgivende miljø er passende.
• Vælg forskellige typer kompressorer alt efter dine applikationer.
• Regelmæssig kontrol af trykluftens kvalitet for at sikre høj ydeevne.
• Reducer energiforbruget ved at optimere kompressorens drift.
• Brug høj kvalitet filtre for at forbedre livstiden af udstyret.
• Planlæg vedligeholdelse af anlægget for at sikre optimal produktivitet.
• Undersøg forskellige typer udstyr til dit trykluftsystem.

Konklusion

Vandindhold i trykluft repræsenterer en kompleks udfordring, der kræver grundig forståelse af fysiske principper, måletekniker og fjernelsesteknologier. Succesfuld håndtering af fugtproblemer afhænger af korrekt systemdesign, passende teknologivalg og konsekvent vedligeholdelse.

Moderne løsninger integrerer avancerede målesystemer, energieffektive tørreteknologier og intelligente styresystemer for at levere optimal luftkvalitet samtidig med at driftsomkostninger minimeres. For kvalitets- og tekniske afdelinger er det afgørende at forstå sammenhængen mellem applikationskrav, ISO 8573-1 standarder og tilgængelige teknologier for at træffe informerede beslutninger om fugtfjernelse.

Den fortsatte udvikling inden for sensor teknologi, kunstig intelligens og bæredygtige løsninger vil forme fremtiden for fugtfjernelse i trykkluftanlæg, hvilket giver bedre præstation og lavere miljøpåvirkning.

Ofte stillede spørgsmål

Hvad er vandindholdet i trykluften?

Vandindholdet i trykluften refererer til mængden af vanddamp, der er til stede i den komprimerede luft. Det er vigtigt at overvåge dette niveau, da for meget vand kan forårsage skader på trykluftsystemet og reducere effektiviteten af kompressorerne.

Hvordan påvirker fugtigheden kvaliteten af trykluften?

Fugtigheden i trykluften kan påvirke luftkvaliteten negativt. Høj fugtighed kan føre til dannelse af kondensat, hvilket kan forårsage korrosion og skader på udstyr og værktøjer, der bruger trykluft.

Hvordan vælger jeg den rigtige kompressor til mit trykluftsystem?

Når du vælger en kompressor til dit trykluftsystem, er det vigtigt at overveje faktorer som den nødvendige luftstrøm, tryk og de specifikke anvendelser, du har i tankerne. Skruekompressorer er ofte et godt valg for kontinuerlig drift.

Hvilke filtre og tørrere er nødvendige for at reducere vand i trykluften?

For at reducere vandindholdet i trykluften anbefales det at installere effektive filtre og tørrere, såsom køletørrere eller adsorptionstørrere, der kan fjerne fugt og forbedre luftkvaliteten.

Hvad er trykdugpunktet, og hvorfor er det vigtigt?

Trykdugpunktet er den temperatur, hvor vanddampen i luften begynder at kondensere. Det er vigtigt at holde trykdugpunktet under det ønskede driftstemperatur for at forhindre vand i at dannes i systemet.

Hvordan kan jeg fjerne vand fra mit trykluftsystem?

For at fjerne vand fra dit trykluftsystem kan du bruge kondensatdræn og installere effektive tørrere og filtre. Regelmæssig vedligeholdelse er også essentiel for at sikre, at systemet fungerer optimalt.

Hvilke applikationer kræver ren og tør trykluft?

Applikationer som maleri, pneumatiske værktøjer og fødevarebehandling kræver ren og tør trykluft for at undgå kontaminering og sikre høj kvalitet i produktionen.

Hvordan påvirker kompressoren vandindholdet i trykluften?

Kompressoren kan bidrage til vandindholdet i trykluften, da den komprimerede luft kan indeholde vanddamp fra den omgivende luft. Effektive kompressorer bør have indbyggede systemer til at reducere fugtigheden, herunder køletørrere.

Hvilken rolle spiller Atlas Copco i forhold til trykluftsystemer?

Atlas Copco er en førende producent af kompressorer og trykluftsystemer, der tilbyder højkvalitets løsninger til at sikre optimal effektivitet og luftkvalitet i industrielle applikationer.
