Trykluftprøvning

Trykluftprøvning udgør det kritiske fundament for dokumentation og validering af luftkvalitet i industrielle systemer. Fra mikrobiologisk kontrol i fødevareindustrien til partikelfri produktion i elektronikfremstilling kræver moderne kvalitetsstyring systematisk testning efter internationale standarder for at sikre både produktsikkerhed og reguleringsoverholdelse.

ISO 8573 Teststandarden – Det Internationale Fundament

Testmetodernes Systematik

ISO 8573-serien omfatter ni separate dele, hvor del 1 definerer kvalitetsklasser og del 2-9 specificerer testmetoder for forskellige forureningstyper. Denne modulære struktur sikrer standardiseret prøvetagning og analyse på tværs af internationale grænser og brancher.

ISO 8573-4:2019 specificerer tre hovedmetoder til partikeltest: optisk partikeltælling, kondensationskerne-tælling og mikroskopisk analyse. Den mest anvendte metode anvender laser-partikeltællere (OPC) med måleområder fra 0,1-100 μm og en nøjagtighed på ±10% ved 95% konfidensniveau.

ISO 8573-2:2007 definerer tre metoder til oliemåling: Metode A (koalescensfilter), Metode B1 (full-flow sampling) og Metode B2 (isokinetisk sampling). Metode B anvender FTIR-spektroskopi og kan måle ned til 0,001 mg/m³ med ±10% nøjagtighed.

Kalibrering og Sporbarhed

Testudstyr kræver regelmæssig kalibrering med sporbarhed til nationale og internationale standarder. Laser-partikeltællere kalibreres med certificerede latex-partikler i størrelsesområdet 0,1-5,0 μm. FTIR-spektrometre kræver referencer med kendt oliekoncentration for kvantitativ analyse.

Prøvetagningsmetodologi og Teknikker

Isokinetisk Prøvetagning

Isokinetisk prøvetagning kræver, at prøvestrømmens hastighed matcher hovedstrømmens hastighed for at sikre repræsentative resultater.

Denne teknik er obligatorisk for ISO 8573-4 partikeltests og kræver præcis beregning af strømningsforhold.

Udstyrskrav omfatter:

• Isokinetisk prøvetager med variable flowrater

• Optisk partikeltæller med minimum 0,1 μm opløsning

• Flowmålere med ±2% nøjagtighed

• Trykstabile konnektorer til systemtilslutning

Prøvetagningstid: 10-60 minutter afhængig af partikelkoncentration og systemflow. Ved lave koncentrationer (klasse 1-2) kræves længere sampling for statistisk signifikans.

Full-Flow Sampling

Full-flow metoden leder hele luftstrømmen gennem testudstyr og giver de mest repræsentative resultater. Anvendes primært til oliemåling efter ISO 8573-2 Metode B1 med FTIR-analyse.

Proceduren omfatter:

• Systemafbrydelse for installation af full-flow adapter

• Prøvetagning fra 2 minutter til 10 timer afhængig af forventet koncentration

• Laboratorieanalyse med ±10% nøjagtighed

• Genopstart af system efter prøvetagning

Mikrobiologisk Testning

ISO 8573-7:2003 Protokol

Mikrobiologisk testning følger ISO 8573-7:2003 og måler levedygtige mikroorganismer i kolonidannende enheder (CFU/m³). Testningen er særligt kritisk for fødevare-, farmaceutisk og medicinsk anvendelse.

Pinocchio-systemet fra Cherwell muliggør reproducerbar prøvetagning direkte fra trykluftsystemer. Systemet anvender standard agarplader og er fremstillet i rustfrit stål for effektiv dekontaminering mellem målinger.

Proceduren omfatter:

• Aseptisk prøvetagning i 5-30 minutter

• Inkubation ved 30-37°C i 3-5 dage

• Kolonietælling og identifikation

• Rapportering i CFU/m³ med ±1 log enhed nøjagtighed

Avancerede Mikrobiologiske Metoder

Moderne ATP-baserede metoder kan detektere mikrobiologisk aktivitet i realtid med følsomhed ned til 0,1 femtomol ATP. Specifik PCR-teknologi til identifikation af problematiske mikroorganismer har reduceret kvalificeringstid med op til 65% i GMP-miljøer.

Instrumentering og Analyseudstyr

Optiske Partikeltællere

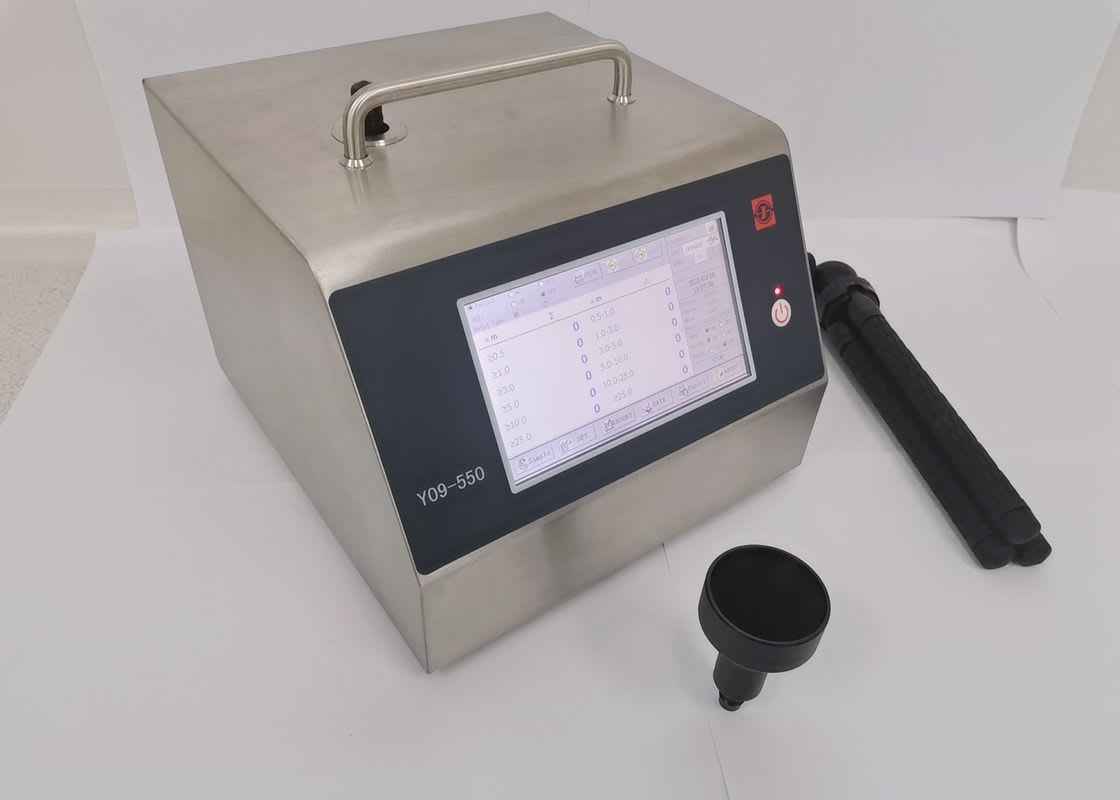

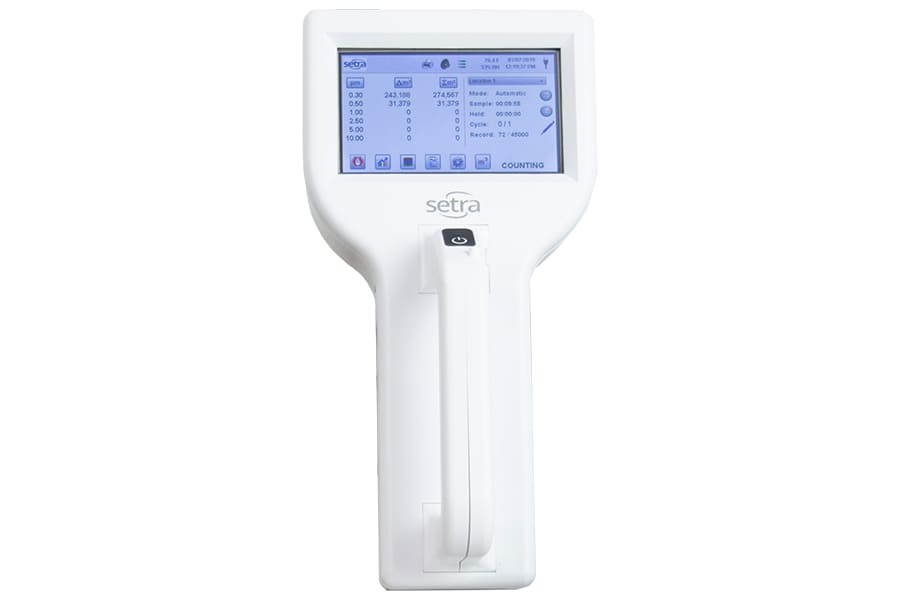

Moderne laser-partikeltællere anvender lysspredningsprincippet og kan måle simultant i flere størrelseskanaler.

TSI AeroTrak-serien og lignende instrumenter opnår 0,1 μm opløsning med flowrates på 2,83-28,3 L/min.

Tekniske specifikationer:

• Måleområde: 0,1-25 μm i op til 8 kanaler

• Koncentrationsområde: 0-10^8 partikler/m³

• Flowrate: 2,83 L/min (0,1 CFM) standard

• Nøjagtighed: ±10% ved 95% konfidens

FTIR-Spektroskopi til Oliemåling

FTIR-teknologi muliggør kvantitativ bestemmelse af olieindhold ned til 0,001 mg/m³. Metoden baserer sig på karakteristiske absorptionsbånd for kulbrinter i det infrarøde spektrum.

Proceduren omfatter:

• Prøvetagning på glasfiberfilter efter ISO 8573-2

• Ekstraktion med opløsningsmiddel (hexan eller CCl₄)

• FTIR-analyse ved 2930 cm⁻¹ og 2960 cm⁻¹

• Kvantifikation mod certificerede standards

Dugpunktsmåling

Kapacitive dugpunktssensorer repræsenterer den mest udbredte teknologi til kontinuerlig fugtmåling. Moderne sensorer opnår ±2°C nøjagtighed i området -70°C til +20°C dugpunkt.

Chilled mirror-teknologi giver højeste nøjagtighed (±0,2°C) men kræver hyppig vedligeholdelse og kalibrering. Anvendes primært til præcisionsmålinger og kalibrering af andre instrumenter.

Branchespecifikke Testprotokoller

Fødevareindustrien

Fødevareapplikationer følger kombinerede protokoller med ISO 8573 plus mikrobiologisk testning. HACCP-principperne kræver kvartalsvis testning med akkrediteret laboratorium. Kritiske parametre omfatter bakterier, olie og partikler med særligt fokus på patogenkontrol.

BRC Food Standard specificerer strengere grænseværdier end ISO 8573-1:2010 og opretholder krav fra 2001-versionen. Direkte fødevarekontakt kræver maksimalt 100.000 partikler/m³ (0,1-0,5 μm) og 0,01 mg/m³ olieindhold.

Farmaceutisk Sektor

Farmaceutisk testning følger FDA Guidelines kombineret med GMP og ISO 8573. Månedlig testning er påkrævet med alle parametre inklusive endotoksiner. Årlige omkostninger på 35.000-65.000 DKK reflekterer de ekstreme kvalitetskrav.

Sterile Drug Products Guidance kræver, at gasser skal være mindst lige så rene som de rum, de introduceres til. Dette skaber direkte korrelation mellem cleanroom-klassificering og trykluftkrav.

Elektronikfremstilling

Halvlederindustrien anvender SEMI-standarder kombineret med ISO 8573 klasse 1. Ugentlig testning er nødvendig på grund af processers ekstreme følsomhed. Ultrafine partikler og ioniske forureninger udgør kritiske parametre.

Laboratorium Kapaciteter og Akkreditering

Akkrediteringsstandarter

Danske testlaboratorier skal opretholde DS/EN ISO/IEC 17025:2017 akkreditering for at udføre officielle ISO 8573 tests.

DANAK-akkreditering kræver dokumenteret teknisk kompetence, sporbare målinger og deltaelse i internationale sammenligningstests.

Akkrediterede laboratorier tilbyder:

• Komplet ISO 8573 testkapacitet

• 7-14 arbejdsdages gennemløbstid

• Certificerede testrapporter med juridisk gyldighed

• Premium prissætning reflekterende kvalitetssikring

Mobile vs. Stationære Laboratorier

Mobile feltlaboratorier muliggør øjeblikkelig testning med basis partikeltællere og dugpunktsmålere. Resultater foreligger inden for 4 timer men uden formal akkreditering.

Specialiserede mikrobiolaboratorier har dedikerede faciliteter til ISO 8573-7 testning med 5-10 arbejdsdages gennemløbstid. Ekspertrapporter giver detaljeret mikrobiologisk analyse ud over standard kolonietælling.

Kvalitetssikring og Dataintegritet

Prøvetagningsfejl og Fejlkilder

Systematiske fejl i prøvetagning kan resultere i betydelige målafvigelser. Partikelkoincidens opstår ved høje koncentrationer og kan underestimere partikeltall med op til 20%. Flow-rate fejl påvirker isokinetisk sampling og kræver kalibrerede flowmålere.

Mikrobiologisk kontaminering under prøvetagning kan give falsk positive resultater. Aseptisk teknik er kritisk og kræver trænet personale med dokumenteret kompetence.

Dokumentation og Sporbarhed

Moderne testprotokoller kræver omfattende dokumentation for regulerings- og kvalitetsformål.

• Kalibreringscertifikater for alt måleudstyr

• Detaljerede prøvetagningsprocedurer

• Miljøbetingelser under testning

• Statistisk analyse af måleusikkerhed

• Sporbarhedskæde til internationale standarder

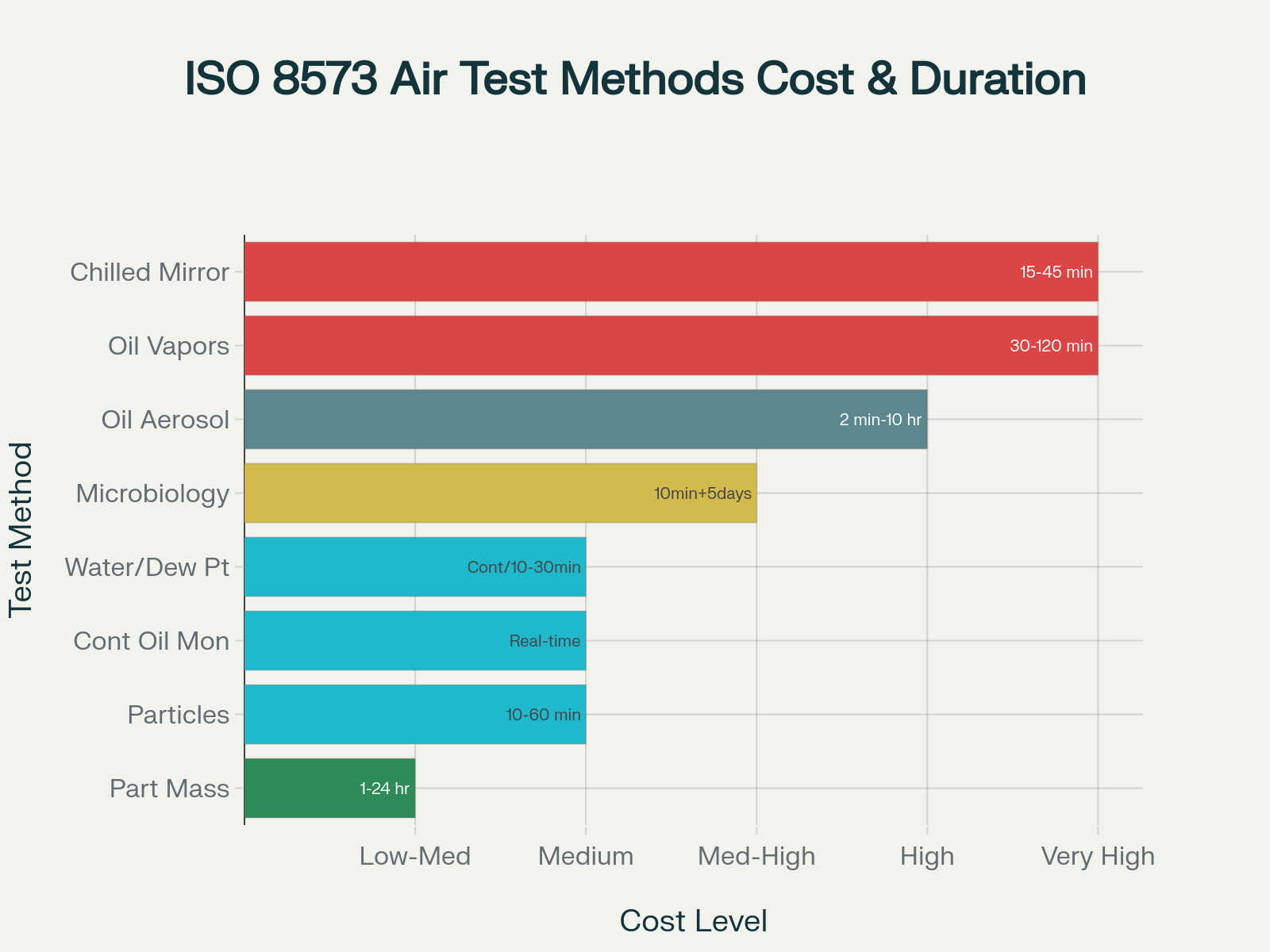

Omkostningsoptimering og ROI

Testomkostninger på Tværs af Brancher

Årlige testomkostninger varierer markant fra 5.000 DKK for basis pneumatiske værktøjer til 85.000 DKK for elektronikfremstilling. Farmaceutisk testing (35.000-65.000 DKK) og hospitalssektoren (25.000-45.000 DKK) repræsenterer høj-risiko applikationer.

Cost-benefit analyse viser typisk tilbagebetalingstider på 1-3 år gennem:

• Reduktion af produkttilbagekaldelser

• Minimering af equipment slitage

• Optimering af filterskift-intervaller

• Dokumenteret reguleringsoverholdelse

Optimeringsstrategier

Risiko-baseret testning fokuserer ressourcer på kritiske parametre og højrisiko-områder. Kontinuerlig overvågning med online sensorer reducerer behovet for hyppige batch-tests. Kombinerede testpakker giver omkostningsbesparelser sammenlignet med individuelle tests.

Teknologisk Udvikling og Fremtidstrends

Realtids Overvågningsteknologi

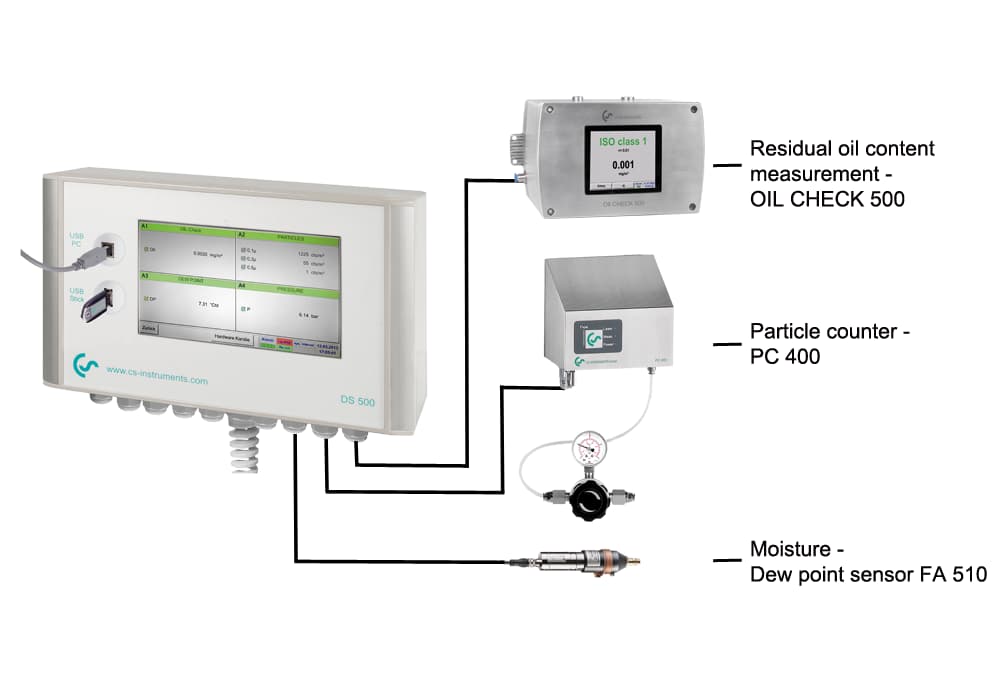

Moderne kontinuerlige overvågningssystemer integrerer multi-parameter sensorer med avanceret dataanalyse. CS Instruments DS 500 datalogger kombinerer partikler, olie og fugt i et enkelt system med 7″ farvedisplay.

PID-sensorer for olieovervågning giver realtidsdata med 0,001 mg/m³ følsomhed. Oil-Check 500 muliggør permanent overvågning af ISO 8573 klasse 1 med automatiske alarmer.

Digitalisering og Machine Learning

AI-drevne systemer analyserer testdata for at identificere trends og forudsige potentielle problemer. Machine learning algoritmer kan optimere testintervaller baseret på historiske data og risikovurderinger.

Digital tvillinge-teknologi kombinerer fysiske målinger med virtuelle modeller for prediktiv vedligeholdelse. IoT-integration muliggør fjernovervågning og automatisk rapportering til kvalitetsstyringssystemer.

5 Overraskende Fakta om Trykluftprøvning – Systematisk Kvalitetsdokumentation og Validering

• Trykluftprøvning anvendes ikke kun i industrien, men også i medicinske applikationer for at sikre, at trykluftsystemer er sikre og effektive.
• Metoden kan afsløre selv de mindste lækager i trykluftsystemer, hvilket kan spare virksomheder for store omkostninger i drift og vedligeholdelse.
• Trykluftprøvning kan udføres på en række forskellige materialer og komponenter, hvilket gør det til en alsidig metode til kvalitetsdokumentation.
• Den systematiske tilgang til trykluftprøvning inkluderer detaljerede protokoller, der sikrer, at alle testresultater er dokumenteret og kan valideres.
• Regelmæssig trykluftprøvning kan forbedre energieffektiviteten i et anlæg ved at identificere og udbedre lækager, hvilket resulterer i lavere energiforbrug.

Checklist for Trykluftprøvning – Systematisk Kvalitetsdokumentation og Validering

• Kontroller at alle m5 presfittings er designet til driftstryk på 10 bar.
• Verificer at tigris k5 og m5 presfittings er installeret korrekt for nem installation og optimeret flow.
• Bekræft at alle samlinger er sikrede og indikerer ikke-pressede samlinger.
• Sikre at materialerne, herunder afzinkningsbestandig messing med preskapper i rustfast stål, er anvendt.
• Test at systemet kan transportere vand i 50 år.
• Kontroller dimensioner fra 16 til 40mm for alle komponenter.
• Vurder specifikationer for k5 og m5 er testet til at transportere vand.
• Gennemgå mest almindelige presprofiler på markedet for kompatibilitet.
• Overvej at købe tigris m5 for opgradering af systemet.

Konklusion

Trykluftprøvning repræsenterer en kritisk komponent i moderne kvalitetsstyring og kræver systematisk forståelse af internationale standarder, testmetoder og laboratoriemuligheder. ISO 8573-serien giver det fundamentale framework, men praktisk implementering kræver tilpasning til branchespecifikke krav og risikovurderinger.

Danske virksomheder, der investerer i akkrediteret testning og kontinuerlig overvågning, opnår ikke kun compliance med strenge internationale standarder, men realiserer også operationelle fordele gennem optimeret systemydelse og reducerede vedligeholdelsesomkostninger.

Fremtidens trykluftprøvning vil være karakteriseret ved intelligent automatisering, realtids dataanalyse og integreret kvalitetsoptimering gennem avanceret sensor-teknologi og digital transformation. For kvalitets- og tekniske chefer er det afgørende at adoptere en forward-looking tilgang, der balancerer nuværende compliance-krav med emerging teknologier og reguleringsudvikling.
