Partikler i Trykluft

Faste partikler i trykluft udgør en af de mest udbredte og kritiske forureningskilder i industrielle trykluftsystemer. Disse mikroskopiske kontaminanter kan påvirke alt fra produktkvalitet til udstyrslevetid og sikkerhed på arbejdspladsen. Forståelse af partikelkontaminering, dens kilder og kontrolmetoder er afgørende for at sikre optimal trykluftperformance og overholde internationale kvalitetsstandarder som ISO 8573-1.

Hvad er Partikler i Trykluft?

Definition og Karakteristika

Partikler i trykluft omfatter alle faste materialer, der er suspenderet i den komprimerede luft. Disse kan variere dramatisk i størrelse fra ultrafine aerosoldråber på under 0,01 mikrometer til synlige partikler på flere hundrede mikrometer. For at sætte dette i perspektiv er et enkelt menneskehår cirka 50-70 mikrometer tykt, mens det menneskeliga øje kun kan se partikler på omkring 40 mikrometer eller større.

Partikelkontaminering i trykluft er et komplekst fænomen, hvor størrelse, sammensætning og koncentration alle spiller afgørende roller for luftkvaliteten. Den atmosfæriske luft, som suges ind af kompressorer, indeholder i gennemsnit 140 millioner partikler pr. kubikmeter, hvoraf over 80% er mindre end 40 mikrometer. Under kompressionsprocessen øges koncentrationen af disse partikler eksponentielt, samtidig med at der tilføjes nye forureningskilder fra selve kompressorudstyret.

Partikelstørrelser og deres Betydning

Partikelstørrelser opdeles traditionelt i følgende kategorier:

Ultrafine partikler (< 0,1 µm): Disse omfatter kondenserede dampe og ultrafine støvpartikler, der kan trænge dybt ind i lungerne hvis luften bruges til åndedræt.

Fine partikler (0,1-2,5 µm): Inkluderer kokspartikler fra kompressorer og fine atmosfæriske forureninger.

Grovere partikler (2,5-10 µm): Omfatter typisk støv, pollen og metalpartikler fra slitage.

Store partikler (> 10 µm): Inkluderer større støvpartikler, rustflager og andre synlige kontaminanter.

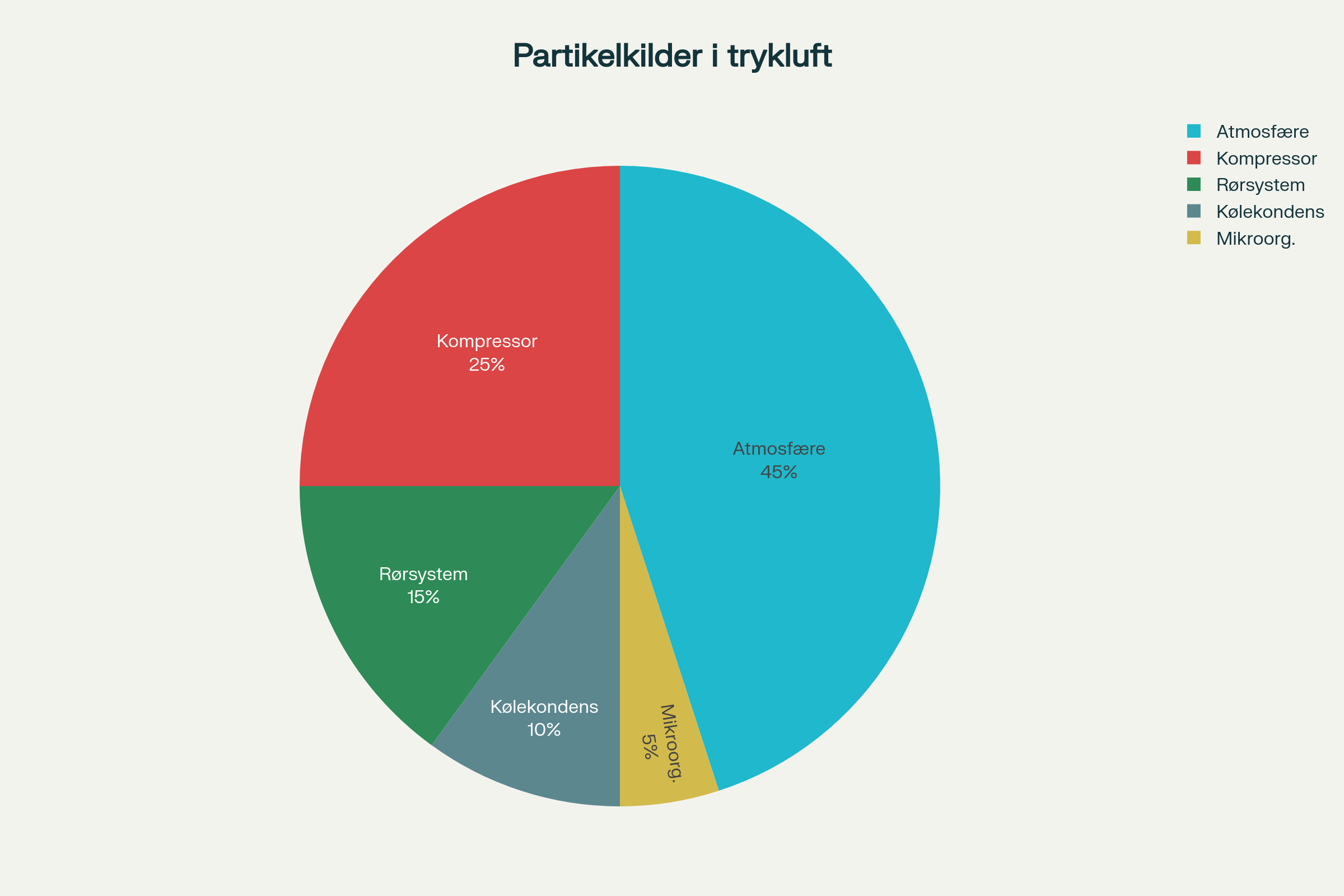

Kilder til Partikelkontaminering

Atmosfærisk Indtag

Den primære kilde til partikler i trykluft er den omgivende luft, som suges ind gennem kompressorens indsugningstilslutning. Denne luft indeholder naturligt forekommende partikler som:

• Støv og snavs: Varierende fra 0,1 til 50 mikrometer afhængigt af miljøforholdene

• Pollen og organisk materiale: Typisk 10-100 mikrometer

• Saltpartikler: Særligt i kystområder, 0,1-10 mikrometer

• Forbrændingspartikler: Fra trafik og industri, 0,01-1 mikrometer

Miljøfaktorer som vejrforhold, geografisk placering og industriel aktivitet i nærheden påvirker betydeligt mængden og typen af atmosfæriske partikler.

Kompressorens Bidrag

Selve kompressionsprocessen introducerer yderligere partikelkontaminering gennem flere mekanismer:

Olierelaterede partikler: I oliesmurte kompressorer kan temperaturer på over 200°C forårsage termisk nedbrydning af smøreoljen, hvilket resulterer i dannelsen af kokspartikler. Disse partikler er typisk mellem 0,01-2 mikrometer og kan være særligt problematiske da de ofte kombineres med olieaerosoler.

Mekanisk slitage: Bevægelige komponenter som stempler, ringe og ventiler genererer metalpartikler gennem normal slitage. Disse partikler varierer fra 0,1-10 mikrometer og kan indeholde jern, aluminium og andre legeringsmaterial.

Korrosion og rust: I ikke-galvaniserede kompressorkomponenter kan fugtighed føre til rustdannelse, som løsner partikler på 0,5-100 mikrometer.

Efterbehandling og Distribution

Partikler kan også introduceres eller modificeres i trykluftsystemets efterbehandlings- og distributionskomponenter:

Rørsystemer: Gamle eller ikke-galvaniserede rør kan bidrage med rustpartikler og korrosionsprodukter.

Kølesystemer: Efterkølere kan forårsage kondensation, som kan samle eksisterende partikler og skabe større agglomerater.

Lagertanke: Trykluftbeholdere kan akkumulere partikler over tid, som derefter kan hvirvles op og transporteres videre i systemet.

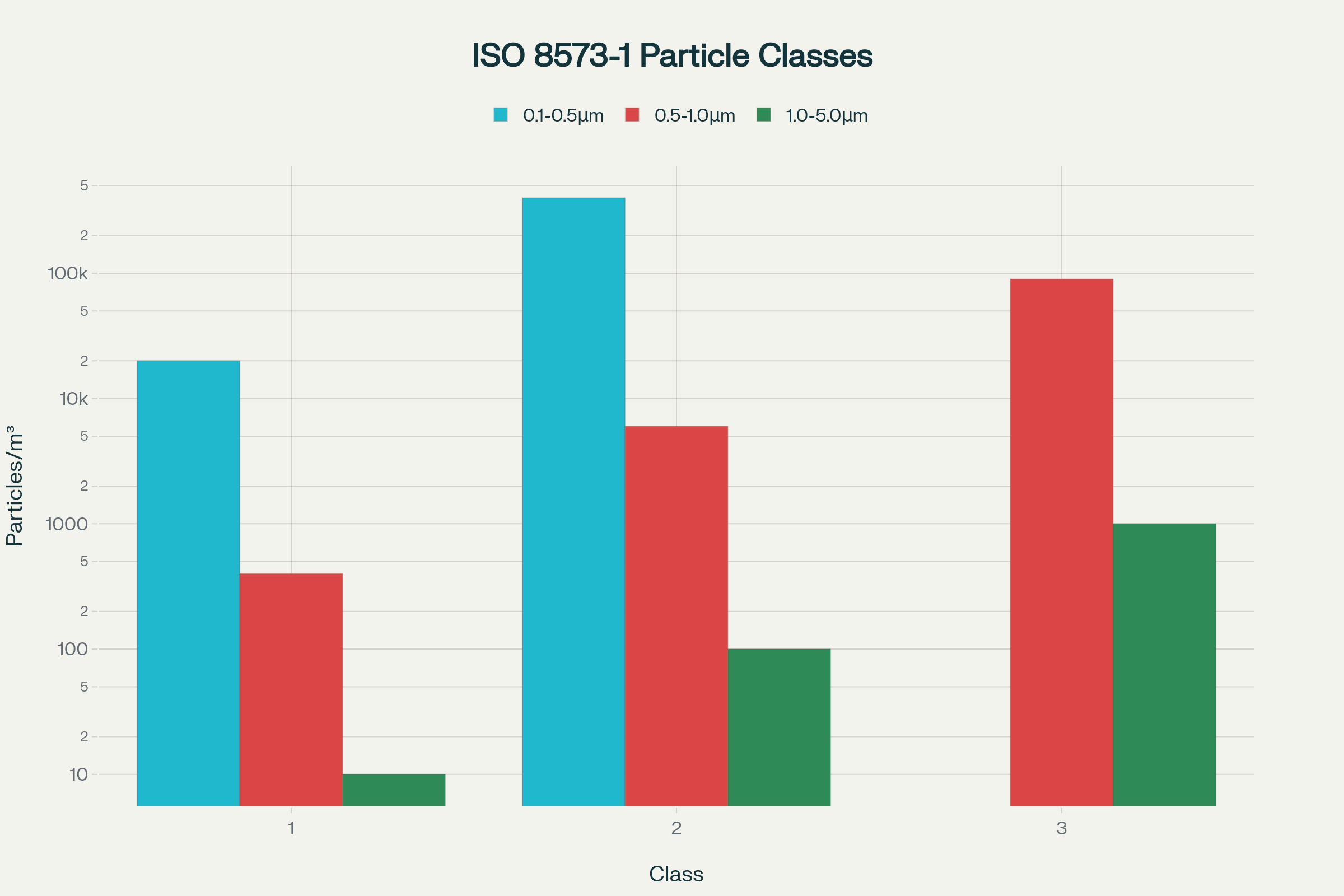

ISO 8573-1 Partikelklassifikation

Standardens Struktur

ISO 8573-1 standarden definerer syv partikelklasser (0-6) baseret på partikelstørrelse og -koncentration. Klasse 0 repræsenterer de strengeste krav, som ofte specificeres af slutbrugeren for kritiske anvendelser, mens klasse 6 tillader de højeste koncentrationer.

Standarden opererer med tre partikelstørrelsesintervaller:

• 0,1-0,5 µm: Ultrafine til fine partikler

• 0,5-1,0 µm: Fine til mellemstore partikler

• 1,0-5,0 µm: Mellemstore til grovere partikler

For klasse 6 og højere anvendes massekoncentration (mg/m³) i stedet for partikeltælling, da koncentrationerne bliver så høje at individuel tælling bliver upraktisk.

Praktiske Krav til Forskellige Klasser

Klasse 1 repræsenterer meget ren luft med maksimalt 20.000 partikler på 0,1-0,5 µm, 400 partikler på 0,5-1,0 µm og 10 partikler på 1,0-5,0 µm pr. kubikmeter. Dette niveau kræves typisk til kritiske anvendelser som lægemiddelproduktion og præcisionsinstrumenter.

Klasse 2 tillader højere koncentrationer med op til 400.000 partikler i det mindste størrelsesinterval og bruges ofta til generel industriel automatik og sprøjtepistolapplikationer.

Klasse 3 og højere er velegnede til mindre kritiske anvendelser som generel fabriksluft og pneumatiske værktøjer, hvor partikelrenhed ikke er kritisk for slutproduktets kvalitet.

Måling og Analyse af Partikler

Måleteknikker

Laserpartikeltællere er den mest udbredte teknik til realtidsmåling af partikelkoncentration og -størrelsefordeling. Disse instrumenter anvender lysspredningsprincipper til at detektere og klassificere partikler ned til 0,1 mikrometer eller mindre.

Gravimetriske metoder involverer opsamling af partikler på filtre efterfulgt af vægningsanalyse. Denne metode er særlig nyttig for bestemmelse af massekoncentration som krævet i ISO 8573-8.

Mikroskopiske analyser giver detaljerede oplysninger om partikelsammensætning og -morfologi, men er tidskrævende og kræver specialiseret ekspertise.

Prøvetagningsstrategi

Korrekt prøvetagning er kritisk for pålidelige målinger. Prøvetagningspunkter skal vælges strategisk:

• Før luftbehandling: For at bestemme indgangspartikelniveauer

• Efter hvert behandlingstrin: Til evaluering af filtereffektivitet

• Ved forbrugssteder: For verifikation af slutkvalitet

Prøvetagningshastighed og -varighed skal tilpasses forventede partikelkoncentrationer og systemets driftsforhold.

Fjernelse og Kontrol af Partikler

Filtersystemer

Grovfiltre fjerner partikler større end 5-40 mikrometer og fungerer som første forsvarslinje mod de største kontaminanter. De anvender typisk overfladefiltreringsprincipper hvor partikler fanges på filtermedies overflade.

Finfiltre kan fjerne partikler ned til 1 mikrometer med 99-99,9% effektivitet. De anvender dybdefiltreringsmekanismer hvor partikler fanges inde i filtermediet.

Mikrofiltre leverer præcisionsfiltrering ned til 0,01 mikrometer med effektiviteter over 99,99%. Disse højtydende filtre er essentielle for kritiske anvendelser.

HEPA-filtre kan opnå 99,97% effektivitet for 0,3 mikrometers partikler og anvendes i de mest krævende miljøer som farmaceutisk produktion.

Filtrationsmekanismer

Partikelfjernelse i trykluftfiltre sker gennem tre hovedmekanismer:

Inertiimpaction hvor partikler med tilstrækkelig masse ikke kan følge luftstrømmens retningsændringer og kolliderer med filtermediets fibre. Denne mekanisme er mest effektiv for partikler over 1 mikrometer.

Direkte opfangning sker når partikler er større end porerne i filtermediet og simpelt blokeres. Dette er den dominerende mekanisme for partikler over 5 mikrometer.

Diffusion påvirker små partikler under 0,1 mikrometer, som bevæger sig uregelmæssigt på grund af Brown’sk bevægelse og derved øger sandsynligheden for at blive fanget af filtermediets fibre.

Systemdesign og Optimering

Effektiv partikelkontrol kræver en sistemisk tilgang:

Trinvis filtrering hvor grovere filtre beskytter finere downstream-filtre og forlænger deres levetid. En typisk sekvens kunne være grovfilter → finfilter → mikrofilter.

Strategisk placering af filtre efter efterkølere og før kritiske komponenter maksimerer deres effektivitet. Filtre skal installeres hvor lufttemperaturen er stabil og kondensation er minimal.

Vedligeholdelsesprogrammer sikrer optimal filterydelse gennem regelmæssig overvågning af trykfald og planlagt udskiftning baseret på driftstimer eller tryktab.

Sundhedsmæssige og Sikkerhedsmæssige Aspekter

Åndedrætsluft

Når trykluft anvendes til åndedrætsværn, stilles særligt strenge krav til partikelindhold. Arbejdstilsynets vejledning D.5.1-1 specificerer at partikler ≤ 10 µm ikke må overstige 70.000 pr. m³, og der må ikke være partikler > 10 µm.

Ultrafine partikler under 0,1 mikrometer er særligt problematiske da de kan trænge gennem lungernes naturlige forsvar og potentielt påvirke andre organsystemer.

Arbejdsmiljøpåvirkning

Partikeleksponering på arbejdspladsen klassificeres efter forskellige størrelseskategorier:

• Inhalerbart støv: Alle partikler som kan indåndes

• Thorakalt støv: Partikler under 10 µm som passerer struben

• Respirabelt støv: Partikler under 5 µm som når lungernes alveoler

Selv om trykluftpartikler typisk er mindre koncentrerede end direkte støveksponering, kan kronisk eksponering stadig udgøre sundhedsrisici.

Fødevareindustrien

Fødevareproduktion kræver typisk klasse 2-3 partikelkvalitet for at forhindre produktkontaminering. Partikler kan påvirke smag, udseende og holdbarhed af fødevarer.

Direkte kontakt mellem trykluft og fødevarer kræver ofte klasse 1 kvalitet eller bedre, kombineret med steril filtrering for at fjerne mikroorganismer.

Farmaceutisk Industri

Medicinproduktion har nogle af de strengeste krav til partikelkontrol. Klasse 1.2.1 eller 1.3.1 (partikler.vand.olie) er typisk nødvendig for at sikre produktsikkerhed og regulatorisk compliance.

Bakteriefri luft er ofte påkrævet udover partikelkontrol, hvilket kræver specialiserede sterile filtre efter koalescensfiltrering.

Elektronik og Præcisionsfremstilling

Elektronikindustrien kræver ekstrem partikelkontrol da selv mikroskopiske partikler kan forårsage defekter i kredsløb. Klasse 0 eller 1 er ofte nødvendig med supplerende point-of-use filtrering.

Præcisionsværktøjer og måleinstrumenter kræver ren luft for at sikre nøjagtighed og undgå slitage af fine mekanismer.

Økonomiske Overvejelser

Omkostninger ved Partikelkontaminering

Utilstrækkelig partikelkontrol kan resultere i betydelige økonomiske tab:

• Udstyrsslitage: Partikler accelererer slitage af pneumatiske komponenter og kan forkorte levetiden med op til 50%

• Produktspild: Kontaminerede produkter kan medføre tilbagekaldelser og erstatningsansvar

• Energitab: Tilstoppede komponenter øger systemmodstanden og energiforbruget

• Vedligeholdelsesomkostninger: Hyppigere reparationer og komponentudskiftning

Investeringsbeslutninger

Valg af filtreringsniveau bør balancere omkostninger mod krav:

• Grundlæggende filtrering: Grovfiltre til generelle anvendelser (laveste investering)

• Standard filtrering: Fin- og mikrofiltre til de fleste industrielle applikationer

• Premium filtrering: Højtydende koalescens- og HEPA-filtre til kritiske processer (højeste investering, men nødvendig for compliance)

Fremtidige Teknologier og Trends

Avancerede Filtermaterialer

Ny-udvikling af nanomaterialer og kemisk modificerede fibre forbedrer kontinuerligt filtereffektivitet og reducerer trykfald.

Selvbydende filterelementer kan forlænge serviceintervaller og reducere vedligeholdelsesomkostninger.

Smart Overvågning

IoT-baserede overvågningssystemer giver realtidsdata om partikelkoncentrationer og filterydelse, hvilket muliggør proaktiv vedligeholdelse og optimering.

Kunstig intelligens anvendes til at forudsige vedligeholdelsesbehov og optimere systempræstation baseret på driftsdata.

5 overraskende fakta om partikler i trykluft

1. Trykluftens renhed er afgørende for udstyr

Trykluft kan indeholde forskellige typer forurenende stoffer, herunder faste partikler, vand og olie. Disse partikler kan forårsage skader på kompressorer og andre komponenter i trykluftsystemet, hvilket reducerer effektiviteten og pålideligheden. Ifølge ISO 8573-1 standarden er det vigtigt at opretholde en høj trykluftkvalitet for at sikre optimal ydeevne i industrielle applikationer.

2. ISO standarder og partikler i trykluft

ISO 8573-1 klassificerer trykluftkvaliteten i forskellige renhedsklasser, hvilket gør det muligt at måle forureningsniveauer. Klasse 1 er den reneste, hvor der kun er små mængder olie og partikler til stede. At overholde disse standarder er afgørende for virksomheder, der ønsker at undgå korrosion og forlænge levetiden for deres udstyr.

3. Effektiviteten af filtre og tørrere

Trykluftfiltre og tørrere er designet til at fjerne vand og partikler fra trykluften. Regelmæssig vedligeholdelse af disse filtre er nødvendig for at sikre, at trykluftsystemet fungerer effektivt. En ineffektiv filtrering kan føre til forurening af trykluften, hvilket kan skade produktionsudstyr og forringe luftkvaliteten.

4. Partikelstørrelse og forurening

Partikler i trykluft kan variere i størrelse, og deres indflydelse på systemet er direkte relateret til denne størrelse. Små partikler kan trænge ind i kompressorer og forårsage alvorlig skade over tid. Det er derfor vigtigt at anvende filtre, der er designet til at fange partikler i forskellige størrelser for at forhindre skadelige effekter.

5. Omgivende luft og dens indflydelse

Omgivende luft kan indeholde mange forurenende stoffer, som kan komprimeres og blive en del af trykluftsystemet. Hvis kvaliteten af den omgivende luft er lav, vil trykluftkvaliteten også være påvirket negativt. Det er derfor vigtigt at overvåge og måle luftkvaliteten, så man kan træffe de nødvendige foranstaltninger til at forbedre trykluftens kvalitet.

Checklist til Partikler i Trykluft

• Kontroller trykluftsystemets kvalitet regelmæssigt.
• Installer filtre designet til at fjerne faste partikler og olie.
• Sikre at kompressoren er i overensstemmelse med ISO 8573-1 standarderne.
• Udfør målinger af partikelstørrelse i trykluften.
• Vurdere omgivende luft for forurenende stoffer.
• Implementer regelmæssig vedligeholdelse af trykluftfiltre og tørrere.
• Reducerer korrosion ved at sikre korrekt installation af komponenter.
• Brug klasse 1 eller klasse 2 filtre afhængigt af specifikke krav.
• Overvåg luftkvaliteten for at undgå skadelige partikler.
• Vælg kompressorer med høj effektivitet og lavt energiforbrug.
• Optimer trykluftsystemet til forskellige applikationer og industrier.
• Sikre at trykluftens renhed er i henhold til ISO 8573 standarder.
• Fjern vand og partikler fra trykluften for at forlænge levetiden af udstyret.
• Vær opmærksom på små mængder olie i trykluften.
• Brug effektive filtre og tørrere til at sikre ren og tør trykluft.
• Vurdere effektivitet og pålidelighed af trykluftanlægget.
• Udfør kontinuerlig overvågning af trykluftkvaliteten.
• Vælg et bredt udvalg af filtre til at håndtere forskellige typer forurening.
• Implementer et system til at komprimere luft effektivt.

Konklusion

Partikler i trykluft udgør en kompleks udfordring der kræver systematisk tilgang til identifikation, måling og kontrol. Forståelse af partikelkilder, karakteristika og fjernelsesmetoder er afgørende for at sikre optimal trykluftskvalitet og overholde internationale standarder.

ISO 8573-1 klassifikationssystemet giver et solidt fundament for specifikation af kvalitetskrav, mens moderne filtreringsteknologi tilbyder effektive løsninger til partikelfjernelse. Investering i passende partikelkontrol betaler sig gennem reducerede driftsomkostninger, forbedret produktkvalitet og øget udstyrslevetid.

Fremtidens udvikling peger mod smartere overvågningssystemer og mere effektive filtermaterialer, som vil fortsætte med at forbedre trykluftskvalitet og reducere miljøpåvirkningen af industriel luftbehandling.

Ofte stillede spørgsmål om partikler i trykluft

Hvad er partikler i trykluft?

Partikler i trykluft refererer til små faste eller flydende urenheder, der kan være til stede i komprimeret luft. Disse partikler kan inkludere støv, snavs, olie og vand, som kan påvirke kvaliteten af trykluften og dermed påvirke effektiviteten af dit trykluftsystem.

Hvordan påvirker partikler trykluftkvaliteten?

Partikler kan forurene trykluften og føre til nedsat ydeevne af kompressorer og trykluftsystemer. De kan også forårsage skader på maskiner og udstyr, der anvender trykluft, hvilket kan resultere i dyre reparationer og vedligeholdelse.

Hvilke filtre er effektive til at fjerne partikler fra trykluft?

Der findes forskellige typer trykluftfiltre designet til at fjerne partikler fra komprimeret luft. Disse inkluderer mekaniske filtre, der fanger faste partikler, samt coalescing filtre, der fjerner vand og olie. Valg af det rigtige filter afhænger af specifikationen af dit trykluftsystem og de krav, der skal overholdes.

Hvordan måles partikler i trykluft?

Måling af partikler i trykluft kan udføres ved hjælp af specialiserede instrumenter, der kan bestemme partikelstørrelse og koncentration. Dette er vigtigt for at sikre, at trykluftsystemet overholder standarder som ISO 8573-1, som angiver grænseværdier for partikelindhold i komprimeret luft.

Hvad er ISO 8573-1 standarden?

ISO 8573-1 er en international standard, der specificerer krav til kvaliteten af komprimeret luft, herunder måling af partikler, vand og olie. Standarden opdeler luftkvalitet i forskellige renhedsklasser, som hjælper industrier med at vælge den rigtige behandling for deres trykluftsystemer.

Hvordan kan man forhindre forurening af trykluften?

For at forhindre forurening af trykluften er det vigtigt at implementere regelmæssig vedligeholdelse af kompressorer og installation af effektive filtre. Desuden kan brugen af tørrere hjælpe med at reducere vandindholdet i trykluften, hvilket minimerer risikoen for partikler og forurenende stoffer.

Hvilke applikationer kræver høj kvalitet trykluft?

Applikationer som medicinsk udstyr, fødevareproduktion og præcisionsmaskiner kræver høj kvalitet trykluft for at sikre, at forurenende stoffer ikke påvirker produktets kvalitet. I sådanne tilfælde er det vigtigt at følge ISO-standarder for at opnå den nødvendige renhed.

Hvordan påvirker vedligeholdelse af kompressorer trykluftkvaliteten?

Regelmæssig vedligeholdelse af kompressorer er afgørende for at sikre, at trykluften forbliver ren og tør. Vedligeholdelse inkluderer inspektion og udskiftning af filtre samt kontrol af kompressorens ydeevne, hvilket kan reducere risikoen for partikler og forbedre luftkvaliteten i dit trykluftsystem.
